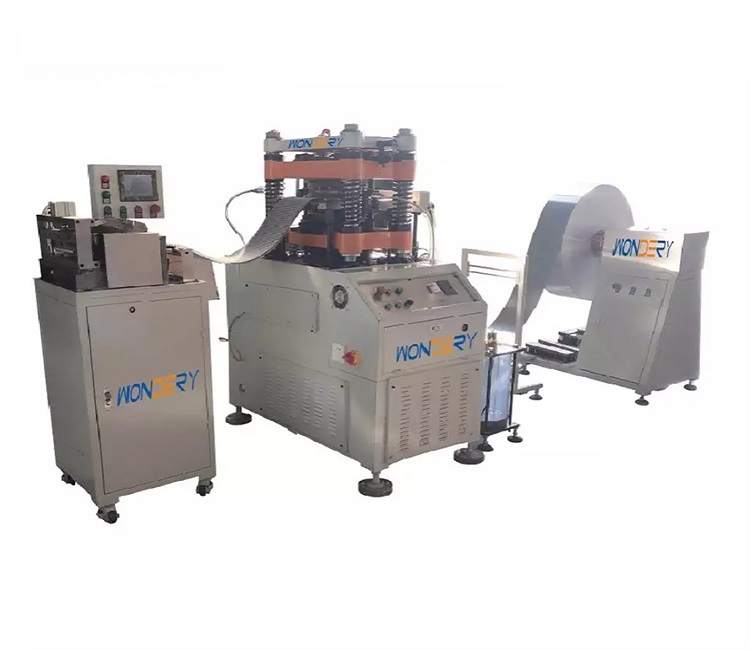

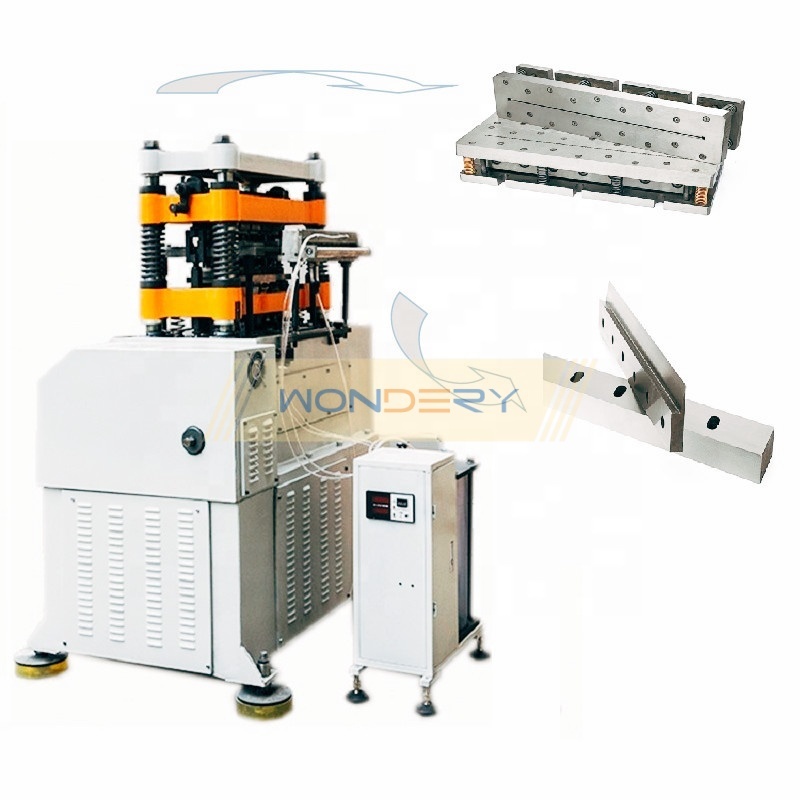

I. Descripción general del equipo y descripción funcional   A través de una completa fijación neumática-hidráulica automatizada, el sistema garantiza una precisión geométrica rígida para el intercambiador de calor de placas y aletas finalizado. La verticalidad del producto terminado está estrictamente controlada dentro de $pm0.6text{ mm}$; Además, cuando el perfil central se ajusta dentro de $le 1200 veces 1100text{ mm}$, el requisito de tolerancia diagonal está estrictamente bloqueado en $< 2text{ mm}$, erradicando de manera efectiva posibles fallas de soldadura causadas por la desalineación. Una vez comprimidos y escuadrados, los operadores pueden instalar sin problemas tirantes de tensión o utilizar una máquina flejadora para envolver y asegurar bandas de acero. Luego se libera la presión y la mesa deslizante mecánica mueve la pieza de trabajo terminada hacia afuera aproximadamente 260 mm para facilitar el levantamiento y extracción con grúa. Todo el bucle de secuenciación se maneja cómodamente mediante botones, lo que minimiza el tiempo del ciclo por lote y, al mismo tiempo, proporciona total seguridad operativa al manejar cargas de trabajo pesadas. II. Rango de procesamiento flexible y parámetros técnicos básicos Para adaptarse a la personalización de especificaciones múltiples para diversos núcleos de intercambiadores de calor, las estructuras mecánicas y las carreras de accionamiento están diseñadas con grandes parámetros ajustables. La máquina presenta las siguientes capacidades de montaje flexibles: Rango ajustable de longitud efectiva del núcleo: Admite un amplio espectro de 300 a 1200 mm, acomodando fácilmente el posicionamiento longitudinal de intercambiadores de calor de placas y aletas pequeños, medianos y grandes. Rango ajustable de altura efectiva del núcleo: Cubre un rango vertical de 0 a 1100 mm, donde la carrera vertical autoadaptable proporciona un amplio espacio libre de trabajo para configuraciones de aletas densas y de múltiples capas. Rango ajustable de espesor efectivo del núcleo: Se adapta a espesores de 30 a 200 mm, lo que garantiza que tanto los módulos de enfriamiento delgados como las unidades centrales profundas de grado industrial estén centrados con precisión y firmemente sujetos. III. Requisitos de suministro de energía y servicios públicos del equipo Para garantizar que la máquina de ensamblaje logre un funcionamiento estable, ininterrumpido y a largo plazo en entornos de fabricación exigentes, todos los bloques de control y componentes neumáticos se eligen según estrictos estándares de taller: Ciclo operativo: Todos los elementos estructurales y unidades de potencia están clasificados bajo restricciones de deterioro de servicio pesado, satisfaciendo plenamente los perfiles de operación industrial continua las 24 horas, los 7 días de la semana. Fuente de alimentación operativa: la configuración estándar funciona con CA monofásica de 220 V, 50 Hz (lo que permite umbrales operativos suaves dentro de fluctuaciones de voltaje de $pm10%$). Rango de temperatura ambiente: Todos los controles eléctricos y compuestos de sellado exhiben una alta durabilidad ambiental, lo que respalda la producción en línea regular desde $-10^{circ}text{C}$ hasta $70^{circ}text{C}$. Línea de suministro neumático: el cliente debe proporcionar una alimentación de aire comprimido confiable al taller que mantenga una presión de fuente de gas de 0,4 a 0,7 MPa con un volumen de flujo nominal de al menos 30 L/min. IV. Configuraciones de equipos principales y arquitectura de hardware 1. Diseño del mecanismo de accionamiento y sujeción Motor de potencia del accesorio: Impulsado por un sistema de motor paso a paso de alto par, que garantiza un par de arranque estable junto con limitaciones precisas del límite de recorrido mecánico. Velocidad de desplazamiento del movimiento: el operador puede ajustar completamente la velocidad del movimiento horizontal del dispositivo de sujeción de 0 a 30 metros por minuto, equilibrando la eficiencia del tránsito con la seguridad de alineación. Bloque compresor de presión: Equipado con 2 cilindros reforzadores neumáticos-hidráulicos de alta resistencia montados en la parte superior. En comparación con las unidades neumáticas puras, proporcionan una estabilidad de presión superior y permanecen mucho más limpias y libres de aceite en comparación con las estaciones hidráulicas convencionales. Plataforma de expulsión deslizante: Al finalizar el ciclo de flejado de núcleos, la mesa deslizante mecánica se extiende hacia afuera aproximadamente 260 mm, liberando completamente la pieza de trabajo de la estructura superior y permitiendo el acceso sin obstáculos de la grúa aérea. 2. Repuestos neumáticos y eléctricos críticos Válvula direccional solenoide: Modelo de grado industrial 4V-310C-10 (1 juego), que ofrece tiempos de respuesta rápidos y bajas fugas internas. Relé de seguridad intermedio: Marca reconocida Modelo RXM2AB2BD DC24V (1 ​​juego), que garantiza un largo ciclo de vida para las respuestas lógicas de control. V. Flujo del proceso operativo de producción en sitio Inicialización del sistema: Encienda el tablero eléctrico central, abra la válvula principal de aire comprimido y ajuste el sistema a la presión de trabajo designada requerida por la receta del producto. Configuración de dimensiones: calibre y ajuste el posicionamiento mecánico de las placas de sujeción laterales para reflejar la huella del lote de núcleos entrante. Secuencia de apilamiento manual: coloque la placa de fijación de herramientas inferior, luego coloque capas de placas de cubierta, sellos de barra y aletas de enfriamiento secuencialmente hasta que el núcleo alcance su altura objetivo de apilado. Sujeción de alineación: Una vez que se complete el apilamiento, centre y coloque la placa superior del accesorio de herramientas directamente encima del conjunto central apilado. Preprensado y escuadrado: Accione los botones de preprensado superior e inferior para comprimir la pila verticalmente. Deténgase para ajustar y cuadrar manualmente ambas caras laterales del núcleo para garantizar una pila ordenada. Bloqueo de compresión final: una vez verificado el escuadrado, active el botón de presión principal para bloquear firmemente el núcleo en su carga de sujeción totalmente designada (0-5T). Asegure el núcleo de forma permanente usando el método de fijación con varilla de tracción o enrosque bandas de acero usando una máquina flejadora integrada. Eyección y reinicio del ciclo: libere la presión neumático-hidráulica, accione la plataforma deslizante para sacar el núcleo completo de la estación de trabajo para retirarlo con la grúa, reinicie los mecanismos y prepárese para la siguiente ejecución de ensamblaje.

I. Información sobre la industria: Cuellos de botella de estanqueidad en las fundiciones de precisión En los sectores modernos de fabricación de precisión como la producción de automóviles, maquinaria hidráulica, ingeniería naval e industrias militares, las piezas fundidas a presión de metales no ferrosos como el aluminio, el zinc,Magnesio, y las aleaciones de cobre se utilizan ampliamenteSin embargo, debido a la contracción volumétrica durante la solidificación del metal fundido, se forman inevitablemente defectos internos como microporos, agujeros y porosidad dentro de las piezas fundidas.Estos pequeños defectos pueden interconectarse fácilmente después de las operaciones de mecanizado, lo que conduce a micro fugas cuando la fundición está sujeta a presión de gas o líquido.. Los recubrimientos externos tradicionales no eliminan fundamentalmente los microporos internos interconectados, lo que compromete gravemente la estanqueidad, la resistencia física,y posterior galvanoplastia o calidad de acabado de los productosLa impregnación por presión de vacío es reconocida mundialmente como el método más eficiente y confiable para la reparación de fugas y el sellado de microporos en piezas fundidas.Utiliza una secuencia de vacío-presión para forzar un agente de impregnación profundamente en los defectos internos que luego se cura para llenar los microporos y lograr un sello resistente a la presión duradero. A raíz de sus logros avanzados en líneas de hornos de calefacción continua a gran escala (modelo: WDL260608BR),WONDERY ha afirmado una vez más su competencia central en control de presión de fluidos y tecnología de sellado de microcavidades- Referencia a las normas técnicas de "1350 Equipo de impregnación de vacío semiautomático.docx", WONDERY ha entregado el sistema inteligente de impregnación de presión de vacío totalmente automático JS1350 (Propuesta técnica: WDL260608CA)Esta entrega internacional se llevó a cabo y se encargó con éxito para BSB Manufacturing bajo la supervisión directa de su ingeniero profesional jefe, Narinder (Nindi) Bhogal P.Eng.. II. Soluciones técnicas y arquitectura de procesos 1Descripción detallada de las unidades de proceso básicas Unidad de impregnación al vacío: El tanque de impregnación tiene un diámetro interno de $ Phi1350 y está fabricado con placa de acero inoxidable SUS304 de primera calidad (6-8 mm de caparazón, 1.Las demás máquinas y aparatos, incluidas las máquinas y aparatos para la fabricación de piezas metálicasAlimentado por una bomba de vacío de alta eficiencia y una unidad de refrigeración dedicada, la presión negativa de funcionamiento se mantiene entre $-0,098 MPa y $-0,100 MPa.Utilizando ciclos de vacío seco y húmedo, el sellador se fuerza profundamente en los microporosEl tanque está envuelto con una capa de aislamiento de 40 mm de espesor integrada con una capa de enfriamiento para mantener la temperatura del sellador orgánico a una temperatura constante de 0 °C.asegurando una viscosidad y estabilidad químicas óptimas. Unidad de recuperación de selladores centrífugas de 6 direcciones: las geometrías complejas de fundición a presión a menudo retienen el exceso de sellador dentro de agujeros ciegos y cavidades roscadas después de la inmersiónWONDERY aborda esto a través de un diseño de deshidratación centrífuga de dos pasosUna vez que la cesta de material se carga a través de la grúa,un reductor de engranajes de gusano conduce una alta velocidad de rotación hacia adelante y hacia atrás a $ 0 sim 100 text{ r/min}$ (VFD ajustable) para deshidratar cuatro superficies mecanizadasEl mecanismo entonces se inclina automáticamente $ 90 ^ {circ} $ para girar centrífuga las dos superficies restantesEsta acción de 6 direcciones reduce el consumo de sellador en un tercio, y el agente recuperado se bombea al 100% de nuevo al tanque principal para su reciclaje.. Unidad de lavado de alta presión de inclinación en 3 etapas: los métodos convencionales de lavado por inmersión tienden a causar contaminación secundaria del agua.Este sistema de enjuague utiliza un reductor Bonfiglioli para girar la cesta de material mientras que una bomba de alta presión rocía agua limpia a través de boquillas estructuradas sobre las piezas en movimiento.Combinado con un mecanismo de drenaje de contracorriente inclinado en 3 etapas, reduce el consumo de agua industrial en casi la mitad y elimina por completo el taponamiento del sellador en los agujeros roscados y ciegos.eliminando la necesidad de operaciones manuales de soplado de aire. Unidad rotativa de curado con agua caliente: las piezas de trabajo bien lavadas se trasladan al tanque de curado con agua caliente.donde los elementos de calefacción de acero inoxidable de alta potencia regulan automáticamente las temperaturas del agua a $ 90 sim 93 ^ {circ} text{C} $Los componentes se someten a un ciclo de curado térmico de 10 a 15 minutos en el sentido de las agujas del reloj y en el sentido contrario.Durante la fase de descarga de agua, el sistema de inclinación gira a toda velocidad para vaciar el agua acumulada de los orificios ciegos, logrando un efecto de secado rápido a través del calor residual.mientras que un ventilador de extracción de vapor barre el exceso de vapores del taller. 2. gabinete de control eléctrico inteligente y sistema de seguridad integrado Arquitectura de hardware central: La lógica automatizada en toda la línea está orquestada por un Mitsubishi PLC importado de Japón y sus módulos de expansión,con una pantalla táctil digital de 14 pulgadas HMI y un interruptor eléctrico de bajo voltaje CHINT. Operación automatizada de un solo clic: la línea continua admite la funcionalidad "Inicio de un solo clic"El ciclo completo de impregnación incluye la carga del tanque, la extracción al vacío, la inmersión automática en el descenso, la rotación en 6 direcciones, la fumigación, la limpieza y la limpieza.y el curado con agua caliente se bloquea en una secuencia precisa de 15 minutos por canasta. Alta protección y seguridad del aislamiento: el panel de control del operador y los componentes eléctricos montados en el cuerpo cuentan con una clasificación de protección IP55/IP66, lo que garantiza una alta resistencia al polvo, la humedad,y corrosión por selladores químicosEl sistema integra un tanque de aislamiento de vacío independiente de acero inoxidable equipado con filtros de secado y una válvula de alivio de presión de gran diámetro.evitar que se introduzcan trazas de líquidos o humedad en la bomba de vacíoAdemás, la arquitectura de control incluye una interfaz de comunicación pre-cableada para la futura integración del brazo robótico.. III. Consumibles básicos: 902 Características del sellador orgánico de tercera generación Junto con la instalación de hardware, WONDERY suministró 2.000 kg de sus consumibles emblemáticosFormulado específicamente para la micro porosidad en piezas fundidas no ferrosas, ofrece un índice de calificación de impregnación superior al 99% para microporos inferiores a 0,1 mm: Perfil físico y químico: Resina de dos partes soluble en agua, compuesta por un agente principal (monopolímero de ácido metacrilico) y un endurecedor, que produce una baja viscosidad de mezcla de 9 mPa·sCualquier residuo superficial restante se puede eliminar fácilmente con agua sin disolventes orgánicos.Su alto punto de ebullición bajo vacío minimiza la generación de vapor, evitando cargas operativas excesivas en la bomba de vacío. Certificaciones de durabilidad en ambientes hostiles: Resistencia térmica y a fluidos: mantiene la integridad de sellado a presión completa después de la exposición continua a calor seco durante 50 horas.así como la inmersión en aceite de motor / lubricantes a $ 120 ^ {circ} text{C} $ durante 50 horas. Resistencia química media: demuestra una inertitud química completa con degradación cero cuando se expone a refrigerante de larga duración (LLC a $100^{circ}text{C} veces 10text{h}$),queroseno/diésel de aviación (7 días a temperatura ambiente), y refrigerantes como el Freón R22/R134A (7 días). Cumplimiento de las normas internacionales: aprueba con éxito todos los protocolos de prueba estrictos bajo el estándar militar MIL-I-6869D, incluyendo resistencia a la arena, estabilidad al lavado de grasa,y compatibilidad de acabado de pintura. IV. Capacidad de producción verificada y marco comercial Calculación de la capacidad: Diseñado para piezas fundidas a presión de $ L470 por W370 por H216 text{ mm}$, cada canasta de material tiene capacidad para 16 piezasEn el marco de una operación estándar de 10 horas en un solo turno (32 canastas/día), la línea produce 512 piezas diarias, un total de 10.240 piezas calificadas al mes (20 días).Con un horario de doble turno de 20 horas (70 canastas/día) y una gran carga, alcanza un alto rendimiento de 1.120 piezas diarias, o 22.400 piezas al mes.. Parámetros comerciales: el sistema llave en mano tiene una valoración total de $151,000.00 USD (incluida la planta de hardware JS1350 y 2.000 kg de sellador 902)WONDERY proporcionó piezas de repuesto gratuitas, incluido un anillo de sellado en Y de repuesto y dos elementos eléctricos de calefacción resistentes a la corrosión de 12 kW,Completar el desmontaje modular y el transporte marítimo en contenedores en un plazo de 70 días hábiles a partir de la recepción del pago inicial.

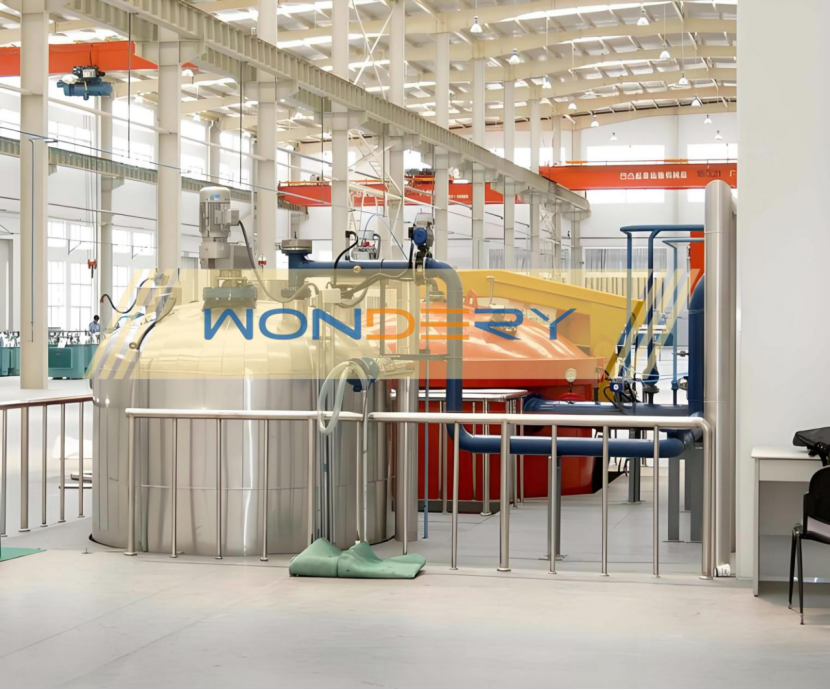

I. Información sobre la industria: exigencias críticas de la tecnología VPI en motores y transformadores industriales de alto voltaje Durante la fabricación y remanufacturación de motores de alto voltaje, motores especiales a prueba de explosiones y grandes transformadores de potencia,El tratamiento aislante de los devanados es un proceso crítico que determina la vida útil dieléctrica del equipo., integridad mecánica y rendimiento de disipación térmicaLos procesos tradicionales de inmersión atmosférica a menudo dejan huecos de aire microscópicos y huecos profundos dentro de las bobinas de múltiples capas.estas bolsas de aire residuales son muy susceptibles a la descarga parcial (PD), que acelera exponencialmente la descomposición del aislamiento. El proceso de impregnación a presión de vacío (VPI) representa el punto de referencia mundial para resolver este cuello de botellaAl extraer aire y humedad en condiciones de vacío profundo, la resina aislante se introduce mediante presión diferencial dinámica para sumergir completamente las piezas de trabajo.Posteriormente, se aplica una presión positiva (normalmente de hasta + 0,6 MPa), obligando a la resina a penetrar densamente en todas las micro grietas de los devanados.Esto optimiza significativamente el rendimiento dieléctrico y fortalece fuertemente la resistencia de los devanados contra la humedad, el moho y los golpes mecánicos.. Con certificaciones especializadas de ingeniería de recipientes a presión y amplia experiencia en control electro-fluídico,WONDERY ha entregado con éxito un sistema VPI de uso pesado estándar de exportación a POWER WAVES ELECTROMECHANICAL CONT. LLC, un destacado contratista electromecánico en los Emiratos Árabes Unidos, superando sus limitaciones técnicas en el procesamiento de aislamiento de motores a gran escalaLas especificaciones técnicas y las propuestas para este proyecto se refieren al documento denominado "260602VPI1500-2000 Semi-automático Sistema de Equipo de Impregnación al Vacío.docx". II. Soluciones técnicas y pruebas parametrizadas 1. 1,5 m Tanque de impregnación vertical de trabajo pesado (tanque VPI) Para facilitar los perfiles verticales de carga y descarga de los grandes estatores y transformadores de motores de alto voltaje, WONDERY diseñó un recipiente vertical de alta integridad: Dimensiones del núcleo y ciencia de materiales: La cámara principal cuenta con un volumen de trabajo efectivo mejorado de $ Phi1500 veces 3000$,que le permite acomodar sin problemas ejes más largos o conjuntos de bobinado pesados más grandesLa cabeza del recipiente está forjada de placa de caldera 16MnR, la cáscara está fabricada de acero Q345-R específico para recipientes a presión y las bridas pesadas utilizan componentes forjados de 16MnR,que cumplen estrictamente con las normas GB150-1998 de recipientes a presión de acero. Extrema presión y seguridad: La presión de trabajo positiva nominal alcanza $ + 0.6{ MPa}$ (totalmente ajustable), utilizando aire seco filtrado suministrado por el usuarioLa profundidad de vacío límite alcanza una ultra-baja de $100$El recipiente viene de serie con alarmas audiovisuales de sobrepresión y válvulas de seguridad mecánicas de alivio de presión, acompañadas de certificaciones de pruebas radiográficas y de soldadura certificadas.. Ensamblaje de bloqueo hidráulico con dientes desalineados: La cubierta del tanque utiliza un avanzado mecanismo de bloqueo de brida con dientes desalineados superiores e inferioresToda la secuencia de apertura, cierre y bloqueo está impulsada por una estación hidráulica de 12 MPa combinada con interruptores de proximidad sin contacto.El sello primario cuenta con un anillo de sellado de goma de silicona de tipo de llenado de aire, que garantiza un rendimiento de cero fugas bajo duros cambios cíclicos entre el vacío y la presión positiva.. 2. Almacenamiento de resina de gran capacidad y centro de refrigeración a temperatura dinámica Las resinas aislantes (como las epoxies o los poliésteres) son altamente sensibles a la temperatura y requieren una agitación constante a baja temperatura cuando están inactivas para evitar la polimerización exotérmica prematura.WONDERY configuró un sistema de almacenamiento inteligente para gestionar esto: Tanque de agitación homogéneo: el sistema de almacenamiento de resina se expande a un tanque de $ Phi1800 por 2000 mm para igualar eficientemente el volumen de negocios del material de la cámara principal más profundaIncorpora un agitador de paletas de varias capas accionado por un conjunto industrial de caja de engranajes de motor.manteniendo un rango de velocidad preciso de $25 sim 36{rpm}$ para eliminar las zonas muertas y garantizar la viscosidad uniforme de la resina. Chaqueta de barrera térmica de 100 mm: el exterior del buque está fuertemente envuelto en una capa de aislamiento de alta densidad protegida por una armadura de acero inoxidableEl recipiente interior incorpora una chaqueta de refrigeración integrada con transmisores de temperatura digitales para el seguimiento de la temperatura constante. Maquinaria de refrigeración industrial: el sistema está emparejado con un enfriador de alta capacidad de $ 15 que ofrece una potencia de refrigeración de $ 50,Se trata de un sistema de agua de refrigeración que tiene un caudal de agua de refrigeración de 8$.Funcionando con una solución acuosa de glicol, el enfriador funciona automáticamente paralelamente a los requisitos del proceso, bloqueando la resina dentro de su umbral líquido seguro a baja temperatura.. 3Se ha mejorado el paquete de vacío de dos etapas y los bloqueos de seguridad de grado industrial. Arranco de vacío de doble etapa: El sistema incorpora una bomba de vacío rotativa primaria 2X-70 respaldada por un soplador de raíces ZJ-300 de mayor desplazamiento,logrando una velocidad de bombeo máxima de $300$ para evacuar rápidamente la cámara de 3000 mm de profundidad hasta alcanzar la presión negativaUn tanque tampón de vacío de gran capacidad se coloca aguas arriba de las bombas para capturar eficazmente la niebla de resina vaporizada, protegiendo los componentes internos de la bomba. Arquitectura eléctrica estándar europea: la consola centralizada de alimentación y control opera en una red localizada de cuatro cables de tres fases,con componentes de alta calidad de los interruptores de baja tensión SchneiderLa lógica de seguridad está integrada en el sistema: el mecanismo hidráulico se aisla automáticamente si los dientes de bloqueo están mal posicionados.y la cubierta principal permanece bloqueada mecánicamente hasta que toda la presión interna esté completamente ventilada., evitando el error humano. III. Ingeniería de cumplimiento internacional, entrega y garantía El sistema VPI se ha desmontado con éxito en módulos, anclados de forma segura en contenedores especializados de bastidor plano con envoltura protectora de grado de exportación,y entregado a las instalaciones del cliente en los EAUWONDERY proporciona un paquete completo de documentación técnica que incluye diseños de cimientos, informes radiográficos de soldadura, esquemas operativos completos en inglés,y una garantía del producto extendida de 13 meses desde la fecha de envío, garantizando un funcionamiento fiable de los proyectos de ingeniería regionales.
