Resaltar:
Dobladora del tubo completamente automático
, Máquina para doblar tuberías de alta carga
, Máquina de flexión de tuberías rectangulares y redondas
Nombre de la máquina: |
Dobladora del tubo automático |
Disponibilidad longitud del tubo de flexión: |
Las demás: |
R máximo para doblar: |
Las demás: |
Ángulo máximo para doblar: |
185° |
Modelo: |
Las partidas siguientes se aplicarán a las partidas siguientes: |
Proceso de flexión para cada tubería: |
16 |
Watt de máquina eléctrica de prensa de aceite: |
12MPa |
50CNC-3A1S Máquina para doblar tuberías totalmente automática de masa rectangular y redonda de alta carga

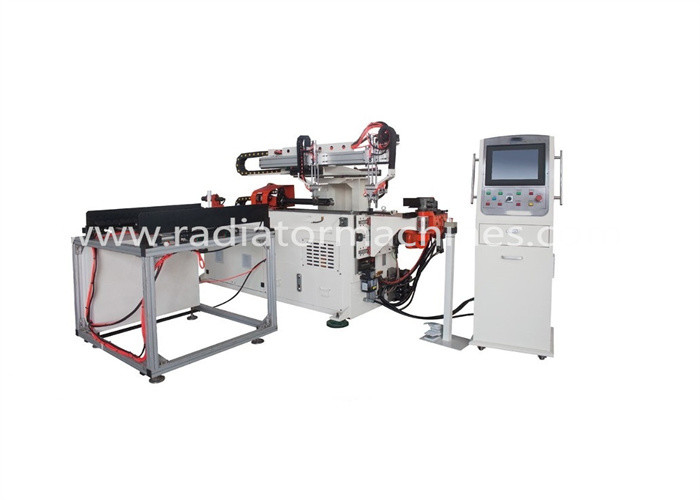

1.Foto de la máquina
En el caso de losImagen general de la máquina
(2) Molde de flexión para tubos rectangulares y redondos
(3) Imágenes detalladas
2.Descripción del producto
Material adaptado:tubo de acero, de acero inoxidable, de cobre, de aluminio; tubo de metal
Industria de aplicación recomendada:
accesorios móviles para automóviles (tubo de aceite para frenos, silenciador, asientos), motocicletas, equipos sanitarios, aire acondicionado,
bicicletas, muebles de acero, artículos sanitarios y demás.
3Especificación principal
1Reconocimiento automático de la potencia en la máquina y la pieza de trabajo, el procesamiento es rápido y bueno
2El núcleo retorna lentamente, impulsado por el carro, importando la aprehensión del ángulo.
3Toda la operación está en la computadora, sencilla, rápida y correcta
4Sistema de programación ilustrado: dibujar y modificar en la imagen del tubo estéreo en la pantalla, hace que el
operación simple, rápida y correcta
5Prueba de rebote: prueba de comparación de las características de los lotes de materiales de tubería
6Función de depuración de un solo paso: observación cuidadosa de la deformación del material del tubo durante el proceso de depuración.
la fabricación de troqueles para matrices.
7- El dibujo automático de los gráficos de los borradores ayuda a desarrollar nuevos productos
8- Inspección general: circuito hidráulico/eléctrico/sistemas de accionamiento, ausencia de fase en los motores/inversión,
tensión, temperatura, presión de aceite, y diagnosticar automáticamente los problemas
4Parámetro técnico
| programa Tipo de máquina |
DW: ¿Qué quieres decir?50Las máquinas de CNC2A1S |
| La flexión mínima R para el tubo de cobre es:1.5D |
Ø50X 3 mm |
| Disponibilidad longitud del tubo de flexión |
Las demás: |
| Max R para la flexión |
Las demás: |
| Ángulo máximo de flexión |
185° |
| Proceso de flexión para cada tubería |
16 |
| Tasa de trabajo |
Velocidad de curva |
Ma × 100°/seg |
| |
Tasa de rotación |
Ma × 280°/seg |
| |
Tasa de alimentación |
Se aplicará el método de ensayo. |
| Precisión de trabajo |
Ángulo de curvatura |
± 0,1° |
| |
Ángulo de rotación |
± 0,1° |
| |
Duración de alimentación |
± 0,1 mm |
| Watt de máquina eléctrica de prensa de aceite |
12mpa |
| Método de introducción de información |
Eje (Y,B,C) |
| Método de flexión |
El servicio |
| Grupo máximo de flexión |
500 |
| Potencia del servomotor giratorio |
750 W |
| Potencia de alimentación Servomotor |
1.5KW |
| Potencia de flexión Servomotor |
7KW
|
| Potencia del motor eléctrico |
5.5kw |
| Peso de la máquina |
El peso total de los residuos |
| El tamaño L W H (((mm) 3A1S |
Cubiertas por una superficie de la superficie de la superficie de la superficie de la superficie de la superficie |
5Partes mecánicas principales
| - No, no es así. |
Nombre |
Origen |
Nombre de la marca |
Servicio |
| 1 |
Interruptor de aire |
China. |
El CHINT |
2 años |
| 2 |
Interruptor de aire |
China. |
El CHINT |
| 3 |
Contactor de corriente continua |
China. |
El CHINT |
| 4 |
Relay térmico |
Francia |
el hombre de la ciudad |
| 5 |
Transformador |
China. |
JIUCHUAN |
| 6 |
Microinterruptor |
Japón |
- ¿ Qué? |
| 7 |
Comutación de energía |
Japón |
Meanwell |
| 8 |
Sistema eléctrico de servo |
Japón |
750W Mitsubishi |
| 1.5KW Mitsubishi |
| 7KW Mitsubishi |
| 9 |
PLC (CPU) |
Japón |
- ¿Qué es eso? |
| 10 |
Pantalla táctil |
Japón |
- ¿ Qué pasa? |
| 11 |
Interruptor de aproximación |
Japón |
- ¿ Qué? |
| 12 |
El relé |
Japón |
- ¿ Qué? |
| 13 |
Codificador |
Japón |
- ¿ Qué? |
6Partes y componentes mecánicos
| 1 |
Máquina de ralentización |
PHT de Taiwán |
2 años |
| 2 |
Pista de guía de Beeline |
Taiwan HIWIN |
| 3 |
Cubierta |
Japón NSK |
| 4 |
Parafusos de bolas |
Taiwan HIWIN |
| 5 |
Guía de control deslizante |
Taiwan HIWIN |
| 6 |
CPI |
Taiwan ADVANTECH |
No se puede optar |
| 7 |
Sistema operativo |
Qué maravilla. |
2 años |
7Sistema de presión hidráulica
| - No, no es así. |
Nombre |
Origen y marca |
Servicio |
| 1 |
Varias válvulas magnéticas |
Japón Yuken |
2 años |
| 2 |
Tanque de aceite |
Baoshan de Shanghai |
| 3 |
Anillo de sello |
Japón Valqua |
| 4 |
Tubo de aceite |
Taiwan Lianhui |
| 5 |
Motor de la bomba de aceite |
China TAIHU |
| 6 |
Bomba de aceite |
China TAIHU |
| 1 |
Tenemos hidráulico, eléctrico servo, y híbrido hidráulico y eléctrico servo máquinas de flexión de tuberías esta máquina,que evita el problema de precisión de la curvatura del tubo del eje C causada por el aumento de la temperatura del aceite hidráulico, mejorando en gran medida la precisión de la pieza de trabajo de flexión, ahorrando tiempo, mano de obra y espacio. |
| 2 |
Con servoacción eléctrica de 3 ejes. |
| 3 |
A través del análisis mecánico dinámico, el diseño de moldeo de la cabeza de la máquina se caracteriza por una estructura integrada, alta rigidez, firmeza y estabilidad.Puede garantizar fácilmente una alta precisión de flexión sin temblar durante el funcionamiento. |
| 4 |
El diseño del molde de sujeción flotante superior e inferior puede evitar interferencias y proporcionar el máximo espacio del codo. |
| 5 |
Todas las líneas de señales de circuito y los conjuntos eléctricos están equipados con enchufes modulares y placas numeradas para su fácil reemplazo y mantenimiento. |
| 6 |
Con una función de extracción lenta del núcleo, puede establecer el tiempo de extracción después de la penetración del núcleo en el tubo de acuerdo con el programa,que puede evitar la protuberancia del tubo causada por la posición fija de la penetración del núcleo en el tubo, y mejorar la calidad de apariencia de los accesorios de tubería. |
| 7 |
Equipado con un dispositivo auxiliar de empuje de molde guiado estándar, diseñado con perillas de ajuste de presión y velocidad que se pueden ajustar fácilmente para satisfacer las necesidades de las tuberías de flexión,Haciendo el trabajo difícil de flexión fácil. |
| 8 |
Para el husillo y el asiento deslizante móvil del sistema de sujeción del tubo de cabeza, se instala un dispositivo de lubricación del orificio de inyección de aceite, que puede establecer un ciclo de lubricación automático en el programa,prolongación de la vida útil de la máquina y mantenimiento de un rendimiento estable. |
| 9 |
Tiene un interruptor de arranque estándar móvil y un botón de parada de emergencia.
Control independiente separado (estación) con ventilador y aire acondicionado. |
| 10 |
Equipado con un sistema hidráulico de refrigeración por aire de aceite para garantizar que la temperatura del aceite de trabajo esté dentro de la norma y que la máquina pueda funcionar de manera estable.(No se necesitan torres de refrigeración ni tuberías externas) |
| 11 |
La bomba de aceite y la válvula de solenoide adoptan la marca estándar internacional de investigación de petróleo japonesa de Taiwán (u otras marcas del mismo nivel). |
| 12 |
Con la función de protección contra la sobrecarga del motor principal para evitar daños al motor de potencia principal debido a ajustes incorrectos. |
| 13 |
Hay un protector de seguridad en el interior de la mano móvil para evitar lesiones personales. |
| 14 |
El programa de control tiene la función de detección automática de errores para evitar que una operación ilógica o incorrecta dañe la máquina. |
| 15 |
Varias funciones de protección con contraseña están diseñadas para evitar que el programa o los datos de procesamiento se modifiquen a voluntad. |
| 16 |
Un botón de parada de emergencia está diseñado tanto en el interruptor móvil de pie como en el controlador para responder a emergencias en cualquier momento. |
| 17 |
Tiene un dispositivo de protección de límites mecánicos y multi-programa para evitar que el error humano caiga en la máquina. |
| 18 |
Tiene un sonido de alarma anormal. |
| 19 |
Hay un dispositivo de asiento de molde de guía trasera estándar para respaldo. |
| 20 |
Equipado con patas antivibración ajustables para garantizar el funcionamiento estable de la máquina. |
| 21 |
Se adjuntan a la caja de herramientas estándar las herramientas manuales de ajuste necesarias para la máquina y el manual de operación de la máquina en chino. |
