Máquina de extensión del ampliador
, Máquina vertical del ampliador para el equipo de la HVAC
, Ampliador vertical hidráulico del tubo

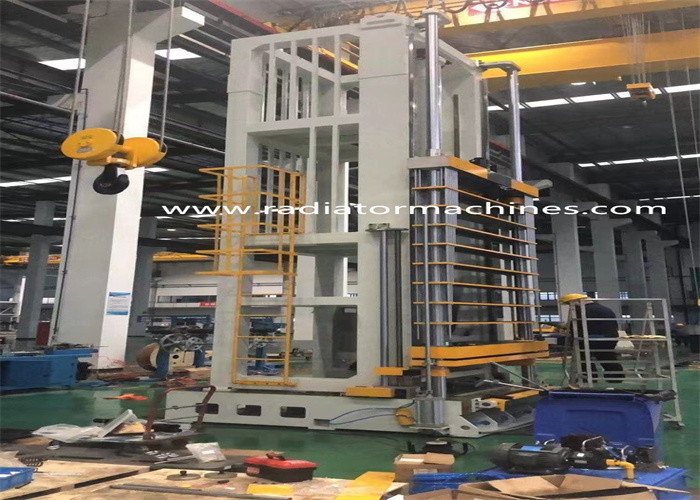

Máquina de extensión del ampliador del tubo vertical hidráulico para los aires acondicionados del equipo de la HVAC
1. característica de la estructura
La máquina del ampliador del tubo del cambiador de calor adopta el arreglo vertical, carga y descarga la puerta de la elevación del pedazo del trabajo,
cuál puede ampliarse, señalar por medio de luces y doblar los tubos en un ciclo.
El ajuste de la longitud de la segunda extensión es hecho por el reductor, el piñón y la cadena del motor que conducen la barra del hilo
para girar síncrono, la barra del hilo conectar con el codificador y el cambio de la longitud se pueden mostrar en el PLC
pantalla terminal. La máquina de extensión del tubo vertical es una máquina profesional implicada en líneas de montaje de la HVAC.
2. Parámetros técnicos del ampliador vertical
| Artículo |
Parámetros |
| Eficacia del trabajo (solamente para la referencia) rápidamente que se amplía |
5,3 m/min |
| El señalar por medio de luces y Reflaring |
0,84 m/min |
| Contracción |
9.5m/min |
| Poder de extensión máximo |
35T para LZ-2000. |
| Fuente de la Doble-bomba de la pompa hydráulica |
Bomba grande 136ml/r del uso LZ-2000, |
| Presión de sistema |
La presión del funcionamiento del sistema hydráulico es ≤7MPa, 15MPa máximo, presión de neumático es 0.5~0.7MPa.
|
| Poder |
El motor de la bomba es 6 polos LZ-2000 22KW |
| Fuente de alimentación |
De cinco cables trifásico, AC410V/50Hz, cambios del voltaje el ±10%. |
4.Standard de la aceptación
Tolerancia entre el lado superior y el lado bajo del pedazo del trabajo después de ampliar:
Si la anchura del pedazo ≤800mm del trabajo, la tolerancia es 0.8m m. Si es la anchura más de 800m m
la tolerancia es anchura de 1/1000m m del pedazo del trabajo.
Tolerancia entre el lado izquierdo y el lado apretado del pedazo del trabajo después de ampliar:
Si la longitud del pedazo ≤800mm, tolerancia del trabajo es 0.8m m. Si la longitud está entre 800-1200m m
la tolerancia es 1m m. Si la longitud está encima la tolerancia de 1200m m es 1/1000 longitud del pedazo del trabajo.
La tolerancia de la longitud después de ampliar:
Si la longitud del pedazo ≤1200mm, tolerancia del trabajo es menos de 1.2m m. Si la longitud del trabajo
el pedazo >1200mm, la tolerancia es 1/1000 longitud del pedazo del trabajo.
Después de señalar por medio de luces y de doblar la tolerancia es: ≤Φ0.2mm.
El pedazo del trabajo debe moverse constantemente.
La capacidad de extensión máxima de los tubos de la extensión, el señalar por medio de luces y del reflare EN UN MOVIMIENTO: 220holes.
componentes 5.Main de la máquina vertical del ampliador
| No. |
Artículo |
Marca |
| 1 |
PLC |
Mitsubishi, Japón |
| 2 |
Motor servo |
Mitsubishi, Japón |
| 3 |
Inversor |
Mitsubishi, Japón |
| 4 |
Conductor servo |
Mitsubishi, Japón |
| 5 |
Pantalla táctil |
Mitsubishi, Japón |
| 6 |
Bomba de aceite |
Yuken |
| 7 |
Válvula hidráulica |
Yuken |
| 8 |
Componentes neumáticos principales |
Airtac |
| 9 |
Interruptor de límite |
Schneider |
| 10 |
Botón de interruptor |
Schneider |
| 11 |
Interruptor del aire |
Schneider |
| 12 |
Retransmisión |
Schneider |
La dobladora de la horquilla automática proveyó por nuestra compañía:
