| machine name: | pipe slotting machine | pipe quantity: | 4 pcs slotted per time |
|---|---|---|---|
| control system: | numerical control | HMI brand: | Delta brand |
| Power: | 4kw | overall size: | 2088mmX1600mmX1660 mm |

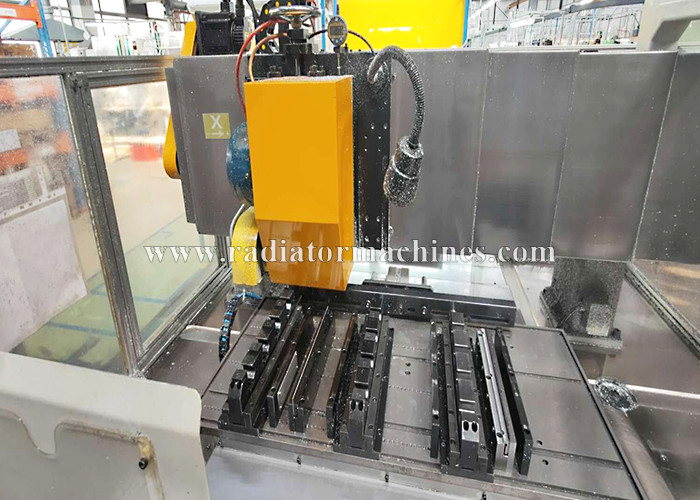

Diámetro de aluminio 16 de la máquina que ranura del tubo del jefe del condensador auto del NC -30 milímetros
1. Propósito
La máquina que ranura del tubo del jefe del condensador (4 pedazos) - tipo del pórtico es un equipo especializado para hacer las ranuras para
tubos del jefe del condensador. Esta máquina puede procesar las ranuras para los tubos del jefe con diverso diámetro.
El condensador que hace la estructura del equipo de la máquina adopta a una asamblea que asierra instalada en el pórtico X-AXIS para
movimiento, mientras que Y-AXIS adopta un movimiento horizontal de la plataforma, mejora de la exactitud que corta y reducción
dimensiones externas del equipo. Los parámetros de proceso se pueden fijar arbitrariamente en la pantalla táctil, haciendo
la operación simple y conveniente.
2. Características principales:
2,1 la máquina que ranura del tubo del jefe del condensador utiliza un mecanismo de la cremallera para afianzar el tubo del jefe con abrazadera, que supera
el impacto de la deformación en el mecanismo de fijación con abrazadera durante el proceso de sellado del tubo del jefe.
2,2 usando las tiras de colocación fijas para la colocación de X-AXIS y de Y-AXIS del tubo del jefe, evitando el impacto del tubo
error de colocación causado en el proceso de sellado en la posición de la ranura.
2,3 la altura de la hoja de sierra puede ser ajustada manualmente, y la profundidad que corta se puede ajustar según las necesidades en
cualquier momento, con control exacto de la profundidad.
2,4 esta máquina que ranura del tubo del jefe del condensador se equipa de un dispositivo infrarrojo del ajuste del cuchillo. Después de afianzar con abrazadera
el tubo del jefe, activa la tabla de trabajo horizontal, y la posición infrarroja de la irradiación respecto al tubo del jefe es la ranura
posición de la hoja de sierra.
2,5 este condensador que hace la máquina se equipa del sistema de protección de baja presión. La presión de suministro de aire
es demasiado bajo, las alarmas de sistema, y el equipo para el trabajar.
2,6 operación del interfaz del CNC. Durante la operación de sistema, se corta la primera ranura, después el tubo se alimenta al primera
la longitud, y entonces la segunda ranura se corta, y el tubo se alimenta a la segunda longitud. Este ciclo continúa hasta
se termina el ranurar. Evitando la desventaja de la alimentación manual inexacta, mejorando exactitud del equipo
y velocidad el cortar rápido.
3. Parámetros técnicos principales del equipo
tipo del pórtico de la máquina que ranura del tubo del jefe (4 pedazos)
(parámetros técnicos)
| Artículo | Unidad | Parámetro | Observaciones | |
| Tubo del jefe |
milímetro Milímetro |
El diámetro del jefe del condensador es 16-30m m. | ||
|
Grueso de pared del tubo del jefe |
milímetro Milímetro |
1.15-2.0m m |
||
|
Dimensiones y dirección de la ranura del tubo del jefe |
Ranura para el espaciador externo (en la parte de atrás del agujero plano del tubo) | |||
| Grueso del espaciador | milímetro | H | ||
|
Tamaño y tolerancia de la anchura de ranura |
milímetro
|
H+0.05 +0.00mm
|
||
|
Tamaño y tolerancia de la profundidad de la ranura |
milímetro Milímetro |
D/2 +0,05 0m m D |
||
| Gama de la longitud de tubo del jefe |
milímetro
|
100m m |
||
|
Número de ranuras |
≤ 20 de N |
|||
|
Distancia mínima entre la ranura y el extremo plano del tubo |
milímetro
|
20m m
|
||
|
Tolerancia de la posición de la ranura |
milímetro | +/-0.1mm | ||
|
El equipo sí mismo viene solamente con un sistema de afianzar la cadena con abrazadera para un modelo, y un tamaño de la cuchilla de corte. Otras especificaciones serán modificadas para requisitos particulares por separado. |
||||
Velocidad de proceso: 15 segundos/corte (4 tubos, 1 ranura) (el tiempo está solamente para la referencia)
Poder total del equipo: 4.0KW
Voltaje de fuente de alimentación: AC380V
Dimensión total (referencia): 2088m m x 1600 milímetros X 1660 milímetros
