Datos del producto:
Pago y Envío Términos:
|
| Nombre: | vpi del equipo de la impregnación | Tipo: | el tanque doble de la impregnación |
|---|---|---|---|
| Tamaño eficaz del tanque: | dia1000*1000mm | Presión de funcionamiento: | 0.6Mpa |
| Grado del vacío: | -0.095Mpa | Garantía: | 12 meses |
| Alta luz: | Máquina de la impregnación de la presión de los transformadores,máquina doble de la presión del vacío del tanque de la impregnación,Máquina de la impregnación de la presión del barniz del vacío |
||
máquina de impregnación de presión de transformadores,
máquina de impregnación de barniz al vacío

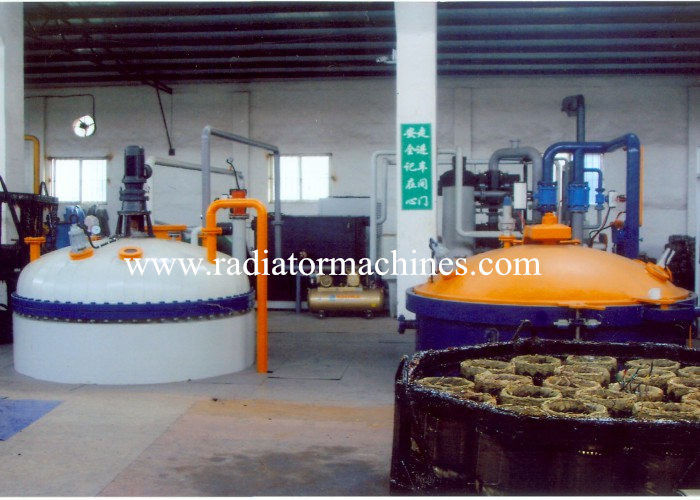

1. Aplicación
1.1 El equipo de impregnación VPI es el equipo clave para el tratamiento de aislamiento de
motores de alta tensión, motores especiales antiexplosión y transformadores.el vacío
El tratamiento de impregnación mejora la resistencia mecánica, el aislamiento, la protección contra la humedad.
y rendimiento antimoho de los devanados.
1.2 El tipo de instalación para el tanque de almacenamiento de resina y la impregnación de vacío del motor
El equipo es de tipo vertical.
2.Ámbito de suministro
| No. | Artículo | q'ty |
| 1 | Tanque de impregnación al vacío | 2 juegos (tipo vertical) |
| 2 | Tanque de almacenamiento de resina | 1 juego (tipo vertical) |
| 3 | Sistema de vacío | 1 juego |
| 4 | Sistema de suministro y retorno de resina | 1 juego |
| 5 | Sistema hidráulico | 1 juego |
| 6 | Sistema de enfriamiento | 1 juego |
| 7 | Sistema de calefacción | 1 juego |
| 8 | Sistema de control eléctrico | 1 juego |
| 9 | Material de instalación | 1 juego |
3.Parámetros técnicos
3.1Presión de vacíoe tanque de impregnación
|
Tamaño del tanque de impregnación al vacío: Φ1000 × 1000 mm, 1 pieza; presión de trabajo: 0-0.6MPA (ajustable); grado de vacío de trabajo: -0.095Mpa; material: cabeza: 16MnR;cuerpo: Q345-R;brida: piezas forjadas Q-235-B;
|
3.2ResinaAlmacenamientoTanque
|
tanque de almacenamiento de resina/barniz de aislamiento:Φ1000×1000mm, 1 pieza; tipo de instalación: vertical; material para la cabeza: Q235-B; material para el cuerpo del tanque: Q235-B; brida: piezas forjadas Q235-B; vacío de trabajo: 5000-10000Pa;El tanque de almacenamiento de resina está diseñado con una luz de mirilla y 1-2 ventanas de observación. Velocidad de mezcla: 25-36r/min. Potencia del motor: 1.1KW. Capa de chaqueta de 100 mm. |
3.3Sistema de vacío
|
1 juego de bomba de paletas rotativas 2X-30 velocidad máxima de succión de aire: 30L/S;potencia del motor: 3KW. |
3.4Sistema hidráulico
| presión de trabajo: ≤12MPa |
3.5ResinaSistema de suministro y retorno, 1 juego
3.6Pneumáticosistemametro, 1 juego
Presión de trabajo: 0.4-0.7Mpa.
3.7 Sistema de calefacción
|
La planta de impregnación de devanados del motor está equipada con el sistema de calefacción.Está compuesto por el calentador eléctrico, el sensor de temperatura, las válvulas y el manómetro. Potencia del calentador: 15kw.El calentador calienta el agua de circulación que circula en la capa de la chaqueta. Este sistema se utiliza para mantener la resina líquida dentro de un cierto rango de temperatura. La temperatura está equipada con el controlador automático.También hay una alarma de sobretemperatura.Cuando la temperatura real excede la válvula de límite, el calentador deja de calentar. |
3.8Sistema de enfriamiento
|
máquina de enfriamiento, 1 juego;potencia: 10Hp, 400V;capacidad frigorífica: 25000W/H;caudal de agua fría: 3M3/h. Este sistema está compuesto por el tanque de agua fría, la bomba de tubería, el manómetro, el tanque de expansión, las válvulas y las tuberías. Este sistema para la máquina de impregnación a presión del transformador se utiliza para enfriar el tanque de almacenamiento de barniz y el condensador. Este sistema se utiliza para enfriar el barniz.El sistema de calefacción está conectado en paralelo con el sistema de refrigeración. El encendido/apagado y falla del sistema de enfriamiento se muestra en la pantalla táctil.Y hay una alarma automática en la pantalla táctil cuando ocurre una falla. |
3.9 controlsistema, 1 juego
3.9.1 gabinete de control, 1 pieza (recubrimiento de pulverización de plástico);voltaje: 400V, 3 fases, 50HZ;
220V, 1 fase;
3.9.2 Control PLC y sistema de control informático industrial (tanto automático como manual disponibles);
Marca PLC:PLC de Mitsubishi;
3.9.3 computadora industrial con líquido de 21 pulgadas
visualización (búsqueda e impresión de grado de vacío, presión y nivel de resina);
3.9.4 operación del ratón.
3.9.5 indicador de nivel de control remoto.
3.9.6 Registro e impresión en tiempo real del número de producto y parámetros técnicos, parámetro
curvas, parámetros físicos del proceso: grado de vacío - tiempo, presión - tiempo y nivel de resina - tiempo.
3.9.7 Puede recolectar y registrar automáticamente el vacío y la presión, y tiene función de memoria.
3.9.8 El sistema de control para la máquina de impregnación de barniz al vacío puede mostrar el vacío
Grado, presión y otros parámetros medidos, indicando todo el proceso de procesamiento.
3.10 Instalaciónmaterial, 1 juego
|
tubo de acero sin costura, 1 juego; bridas y codos estándar; varios pernos; |
4.Servicio de Instalación y Puesta en Marcha
La impregnación al vacío de los devanados eléctricos se instala en la placa base y se instala como
entero.
La máquina ya está probada antes de la entrega.Después de que el equipo llega al sitio del cliente,
solo puede funcionar conectándose a la fuente de alimentación.
